Surový, stříhaný plech je ze své podstaty nebezpečný. Jeho hrany jsou ostré, náchylné ke korozi a při namáhání jsou konstrukčně slabé. Pro strojní inženýry, konstruktéry a automobilový průmysl Pro designéry není řešení těchto zranitelností jen otázkou estetiky – je to základní požadavek na bezpečnost a trvanlivost.
Lemování plechů vyniká jako přední řešení těchto výzev. Toto zásadní výroba Tato technika zahrnuje ohýbání okraje kovového plechu zpět na sebe. Tímto způsobem mohou výrobci efektivně eliminovat nebezpečné otřepy, zvýšit vizuální atraktivitu konečného produktu a – možná nejdůležitější – dramaticky zvýšit strukturální tuhost dílu. Do konce tohoto článku budete mít technické znalosti pro výběr správného typu a procesu lemu pro váš další projekt.
Co je to lemování plechů?

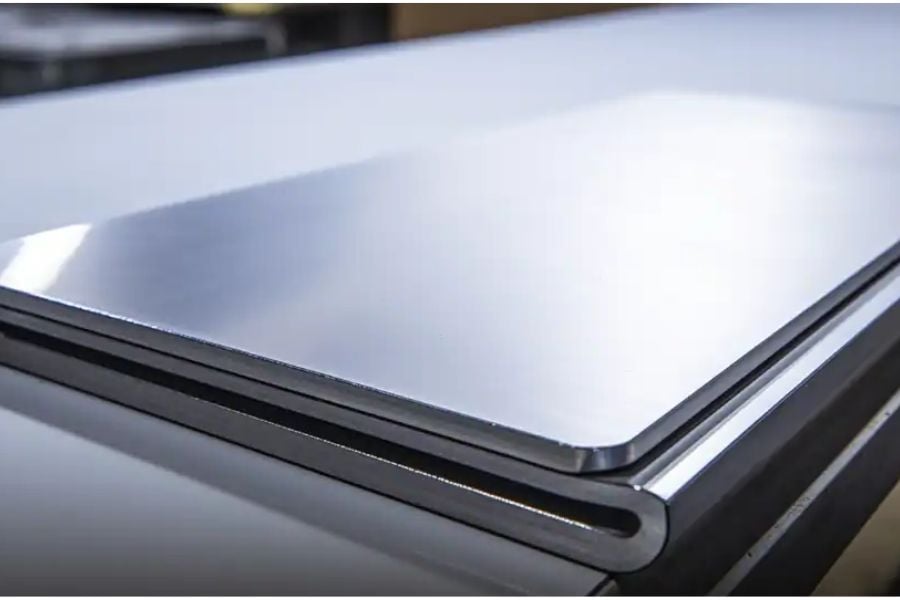

Lemování plechu je ve své podstatě výrobní proces, při kterém se okraj plechu ohýbá zpět na sebe. Na rozdíl od jednoduchého ohybu, který vytváří úhel, lem vytváří přehnutou hranu, kde se materiál zdvojnásobí a vytvoří plochý, zaoblený nebo kapkovitý profil.
Primární účely lemování sahají daleko za pouhé zakrytí ostré hrany. V první řadě se jedná o bezpečnostní opatření. Zapouzdřením surové, stříhané hrany lemování eliminuje riziko tržných poranění během manipulace, instalace a konečného použití. Za druhé, výrazně zlepšuje vzhled konečného produktu. Olemovaná hrana poskytuje čistý a dokončený vzhled, který signalizuje kvalitu a preciznost.
Nejdůležitější konstrukční výhodou je však zvýšení tuhosti. Když je hrana olemována, moment setrvačnosti součásti se podstatně zvýší. To znamená, že součást dokáže odolávat ohybu a prohýbání mnohem účinněji než jednovrstvý plech stejné tloušťky.
Vezměme si například automobilový průmysl: klasickým příkladem lemování v akci jsou hrany dveří a kapot automobilů. Bez lemu by vnější panel dveří měl ostrou hranu, která by mohla zranit cestující. A co je důležitější, lem dodává velkému, plochému panelu strukturální integritu a zabraňuje jeho „ohýbání dovnitř a ven“ během jízdy nebo při zabouchnutí dveří.
Všechny typy lemů
Ne všechny lemy jsou si rovny. Geometrie přehybu je dána vlastnostmi materiálu, požadovaným strukturálním výsledkem a výrobní metodou. Zde je rozpis nejběžnějších typů lemů používaných při výrobě.
Plochý lem (uzavřený lem)
Plochý lem, známý také jako uzavřený lem, je nejběžnějším typem. V tomto uspořádání je okraj kompletně přehnutý, dokud nedoléhá k základnímu kovu. Uvnitř přehybu nezůstává žádná mezera ani zaoblení.
- Nejlepší pro: Vysoce tvárné materiály, jako je nízkouhlíková ocel.
- Úvaha: Protože je materiál složený zcela naplocho, je poloměr ohybu v podstatě nulový. To vytváří extrémní namáhání vnějších vláken materiálu. Pokud kov postrádá dostatečnou tažnost (tj. schopnost natahovat se bez přetržení), praská podél linie ohybu. Proto se ploché lemy obecně nedoporučují pro tvrdší nebo méně tažné materiály, jako je vysokopevnostní ocel nebo hliník.
Otevřený lem
Otevřený lem se vyznačuje malou, záměrnou mezerou nebo poloměrem ohybu ponechaným uvnitř přehybu. Na rozdíl od plochého lemu se přeložený okraj nedotýká základního kovu.
- Nejlepší pro: Materiály se střední tažností nebo když se konstruktér chce vyhnout koncentraci napětí.
- Případ použití: Tento typ je ideální pro materiály, které by se mohly zlomit, pokud by se zcela naplocho složily. Poloměr rozkládá ohybové napětí na větší plochu, čímž se snižuje riziko praskání. Běžně se také používá, když je třeba do lemu vložit drát nebo kabel pro vyztužení.
Slza lem
Kapkovitý lem je specializovaná forma otevřeného lemu. Jak název napovídá, záhyb vytváří profil, který připomíná slzu – zřetelný poloměr na vnějším okraji, který se postupně zužuje k základnímu kovu.
- Nejlepší pro: Hliník a další méně tvárné materiály.
- Proč: Hliník má v porovnání s ocelí mnohem nižší procento prodloužení. Pokus o těsný plochý lem na hliníku téměř jistě povede k praskání. Kapkovitý lem poskytuje specifický, velkorysý poloměr, který zachovává strukturální integritu dílu, aniž by překročil mezní pevnost materiálu v tahu.
Lanový lem
Lanový lem je podobný otevřenému lemu, ale má výraznější, téměř kruhový profil.
- Nejlepší pro: Aplikace vyžadující maximální zpevnění hran.
- Funkce: Velký kruhový profil výrazně zvyšuje tuhost hrany. Často se používá k uzavření drátu nebo plné tyče, čímž vzniká kompozitní struktura, která kombinuje tvárnost plechu s pevností tyče v tahu.
Typ lemu | Geometrie | Ideální Materiál | Klíčová výhoda |
Plochý (zavřený) | Zarovnaný záhyb, bez mezery | Nízkouhlíková ocel | Maximální tuhost, nejčistší estetika |
Otevřená | Záměrný poloměr/mezera | Měkká ocel, tvárné slitiny | Snižuje riziko prasknutí, umožňuje zavádění drátu |
Slza | Zúžený poloměr | Hliník | Zabraňuje lomu v materiálech s nízkou tažností |
Lano | Výrazný kruhový profil | Ocel, hliník | Nejvyšší pevnost hran, může zapouzdřit výztuž |
Hemmingův proces
Proces lemování je v podstatě řízená ohýbací operace, která musí zohledňovat dva kritické jevy: přídavek na ohyb a pružnost.
Přídavek na ohyb se vztahuje k délce neutrální osy (oblast v materiálu, která není ani natažená, ani stlačená) skrz ohyb. Při výpočtu rozvinu pro díl, který bude olemován, musí inženýři toto protažení přesně zohlednit. Pokud je přídavek na ohyb vypočítán špatně, bude konečný lem buď příliš krátký (odtahující se od základního kovu), nebo příliš dlouhý (způsobující vybočení).
Pružení je tendence kovu vrátit se do původního tvaru po ohnutí. Po počátečním ohnutí se elastické napětí v materiálu snaží díl „narovnat“. Při lemování je překonání pružnosti hlavní výzvou. Při závěrečné operaci lemování je nutné přírubu mírně ohnout nebo vyvinout dostatečný tlak k plastické deformaci materiálu za mez kluzu, čímž se zajistí, že lem zůstane trvale uzavřený. Pokud se pružnost nezvládne, vznikne „mezerový“ lem, což maří účel operace tím, že vytváří uvolněný a nebezpečný okraj.
Proces lemování matricemi
Pro velkoobjemovou výrobu zůstává průmyslovým standardem lemování raznicí matrice. Tato tradiční metoda využívá razník a specializovanou lemovací matricu v mechanickém nebo hydraulickém lisu.
Proces obvykle probíhá ve třech krocích:
- Operace lemování: Plech se nejprve tvaruje, aby se vytvořila 90stupňová příruba. To se často provádí v samostatné matrici před lemovací stanicí.
- Předběžné lemování: Příruba se poté ohne přibližně o 45 stupňů. Tento mezikrok je klíčový; zabraňuje deformaci materiálu a postupně vede kov do konečné polohy, aniž by způsoboval nadměrné namáhání.
- Konečný lemovací zdvih: Razník se spustí plnou silou a zcela zploští přírubu k základnímu kovu (pro plochý lem) nebo na požadovaný poloměr.
Klady:
- Rychlost: Doby cyklů se měří v sekundách, což je ideální pro hromadnou výrobu.
- Opakovatelnost: Jakmile je matrice vytvrzena a zafixována, je rozměrová přesnost mimořádně konzistentní.
- Pevnost: Vysoká hmotnost vytváří velmi pevný a robustní lem.
Nevýhody:
- Vysoké náklady na nástroje: Konstrukce a obrábění specializovaných nástrojů je drahé. Tyto náklady jsou pro malosériovou výrobu neúnosné.
- Nepružnost: Pokud je nutná změna konstrukce, musí být matrice kompletně přepracovány nebo vyměněny.
Lemování zářezy je páteří hromadných výrobních linek automobilového průmyslu, kde se denně vyrábějí tisíce identických dveří, kapot a víka zavazadlového prostoru.
Proces válečkového lemování
Tato metoda využívá průmyslového robota vybaveného válečkovým nástrojem – v podstatě kalené ocelové kolo – k postupnému ohýbání příruby.
Na rozdíl od okamžité síly lisu na matrice je válečkové lemování víceprůchodový proces. Rameno robota sleduje přesnou dráhu nástroje, obvykle pomocí dvou nebo tří průchodů k dosažení konečného ohybu.
- Průchod 1 (před lemováním): Válec vyvíjí tlak pod strmým úhlem (např. 45 stupňů) pro zahájení ohybu.
- Průchod 2 (Konečný lem): Úhel válečku se zploští na 0 stupňů a stlačí přírubu dolů do její konečné polohy.
Výhody:
Nižší náklady na nástroje: Nejsou potřeba žádné specializované nástroje. Stačí robot a sada válcovacích hlav.
- Vysoká flexibilita: Proces je řízen softwarem. Pro změnu návrhu inženýři jednoduše aktualizují program dráhy nástroje robota.
- Složité geometrie: Válečkové lemování vyniká při lemování složitých, zakřivených nebo trojrozměrných profilů, které by s tradičními raznicemi nebyly možné nebo by byly příliš drahé.
Rozdíl mezi lemováním a sešíváním
Častým bodem nejasností ve výrobě je rozlišení mezi lemováním a sešíváním. I když oba zahrnují ohýbání kovových hran, jejich účel a konfigurace se zásadně liší.
Lemování plechů zahrnuje ohýbání okraje jednoho kusu plechu zpět na sebe. Cílem je zpevnit okraj, zvýšit bezpečnost a vylepšit estetiku. Nedochází ke spojování samostatných součástí.
Spojování hran naproti tomu zahrnuje spojení okrajů dvou samostatných kusů plechu k sobě. Tím se vytvoří mechanický spoj, který drží oba plechy jako jeden.
Příklady švů:
- Potravinové plechovky: Boční šev plechovky je přehnutý šev, který drží tvar válce.
- Kovové střešní krytiny: Střechy se stojatou drážkou používají svislé drážky k uzamčení panelů a zároveň umožňují tepelnou roztažnost.
- Potrubí HVAC: Pro spojení sekcí potrubí se používají pittsburské a stojaté drážky.
vlastnost | Lemování | Sešívání |
Počet dílů | Jeden kus | Dva nebo více samostatných kusů |
Primární cíl | Bezpečnost hran, tuhost, estetika | Spojování, těsnění (vodotěsnost/vzduchotěsnost) |
Výsledek | Dvojnásobná tloušťka materiálu na hraně | Propojené spojení |
Příklad | Okraj dveří auta | Spojení kovových střešních panelů |
Závěr
Lemování plechů je klíčová výrobní technika, která překlenuje mezeru mezi surovinou a hotovým, bezpečným a odolným výrobkem. Od elegantních linií luxusního vozidla až po robustní rámy průmyslových strojů, principy lemování zajišťují, že hrany nejsou zápory, ale spíše výhodami. Výběr správného typu: Volba mezi plochým, otevřeným, kapkovitým nebo lanovým lemem musí být dána tažností materiálu a pevnostními požadavky aplikace.
Chcete do svého dalšího projektu výroby plechů integrovat lemování? Poraďte se ještě dnes s naším týmem výrobních inženýrů a proberte s ním vaše specifické konstrukční výzvy. Naši odborníci vám pomohou vybrat optimální typ a proces lemu, abyste zajistili bezpečnost, odolnost a nákladovou efektivitu vašeho projektu.
Často kladené dotazy
Otázka: Jaké materiály jsou nejvhodnější pro lemování plechů?
A: Nejlepšími kandidáty jsou vysoce tvárné kovy. Nízkouhlíková ocel (jako je 1008 nebo A36) je ideální, protože odolá úzkým poloměrům plochého lemu bez praskání.
Otázka: Je válečkové lemování pomalejší než lemování raznicí?
A: Ano, výrazně. Doba cyklu je hlavním kompromisem pro flexibilitu válečkového lemování. Lemovací lis dokáže kompletní lemování dokončit během 5 až 10 sekund.
