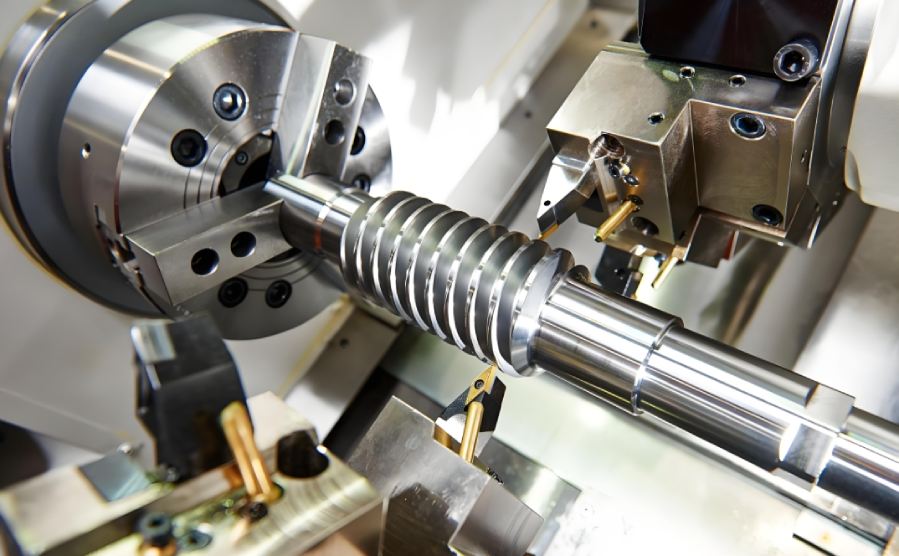

Протяжка с ЧПУ — это высокоточная и эффективная технология. процесс обработки который использует технологию компьютерного числового управления (ЧПУ) для создания сложных элементов поверхности на различных заготовках. Он включает в себя линейное возвратно-поступательное движение специального режущего инструмента, называемого протяжкой, который постепенно удаляет материал с заготовки при каждом проходе.
Что такое прошивка с ЧПУ?
Протяжка с ЧПУ может быть описана как процесс металлообработки, который включает в себя использование режущего инструмента с компьютерным управлением для направления или направления протяжки с множеством зубьев через каждую часть работы, что приводит к созданию сложных внутренних или внешних элементов, таких как шпоночные канавки, шлицы или зубья шестерни. Причина, по которой этот метод остается важным, заключается в том, что он использовался для получения высококачественной отделки поверхности с очень жесткими допусками.
Типы протяжных станков с ЧПУ
Различные конфигурации с точки зрения размера обрабатываемых деталей, требуемого типа протяжки и объемов определяют различные формы, доступные для протяжных станков с ЧПУ. Распространенные типы:
1. Горизонтальные протяжные станки с ЧПУ
В соответствии с этим режимом работа происходит горизонтально, работа выполняется через установленные на них шпиндели. Внутренние детали, такие как шпоночные пазы, шлицы и зубья шестерен валов или цилиндрические компоненты, лучше всего изготавливать на горизонтальных станках с ЧПУ.
2. Вертикальные протяжные станки с ЧПУ
Эти системы имеют вертикальное движение и удаляют излишки материала с деталей с помощью специальных режущих лезвий, известных как протяжки. Их можно использовать для создания внешних символов вместе с плоскими канавками и профилями для объектов неправильной формы, таких как плоские пластины из металла.
3. Протяжные центры с ЧПУ
Протяжные центры с ЧПУ — это станки, которые сочетают в себе несколько операций обработки, включая фрезерование и сверление, с линейным движением плунжерного типа с прикрепленным к нему инструментальным приспособлением, что позволяет выполнить полную обработку детали за один установ, максимизируя ее эффективность и сокращая время обработки соответственно.
4. Протяжные станки с ЧПУ специального назначения.
Для нишевых применений или отраслей могут существовать специализированные конструкции для конкретных отраслей, требующих определенных форм, в том числе массивных зуборезных фрез, но с использованием технологии протяжки. Это может означать, например, обработку больших шестерен на линии изготовления зубчатых колес или шлицев на шлицевых валах.
5. Приспособления для протяжки с ЧПУ
Существующие фрезерные, токарные или многозадачные станки можно дооснастить протяжными приспособлениями или модулями, чтобы придать им возможность протягивания. Такие приспособления представляют собой экономичное решение для добавления возможностей протяжки к уже созданным объектам при сохранении низкой стоимости операций.
Характеристики протяжки
1) Высокая производительность. Протяжки работают несколькими зубьями одновременно, а после хода могут выполнять черновую и чистовую обработку.
(2) Высокая прочность протяжки. Скорость протяжки скромная, толщина нареза каждого зуба небольшая; следовательно, приложенная сила резания также незначительно уменьшается и снижается выделение тепла при резании.
(3) Высокая точность обработки. Класс допуска размера протяжки обычно находится в диапазоне от IT8 до IT6, а шероховатость Ra составляет 0.8 ~ 0.1 мкм.
(4) Протяжка только одного основного движения (линейное движение), простая конструкция и простота в эксплуатации.
(5) Широкий диапазон механической обработки. Протяжкой можно обрабатывать сквозные отверстия круглой формы, а также любые другие сложные формы, такие как плоские поверхности без препятствий для внешних поверхностей, но нельзя обрабатывать ступенчатые отверстия, несквозные отверстия или отверстия в тонких стенках.
(6) Высокая стоимость протяжки, сложность заточки, помимо стандартизации и спецификации деталей, в единичном мелкосерийном производстве применяются редко.
Протяжные инструменты для станков с ЧПУ

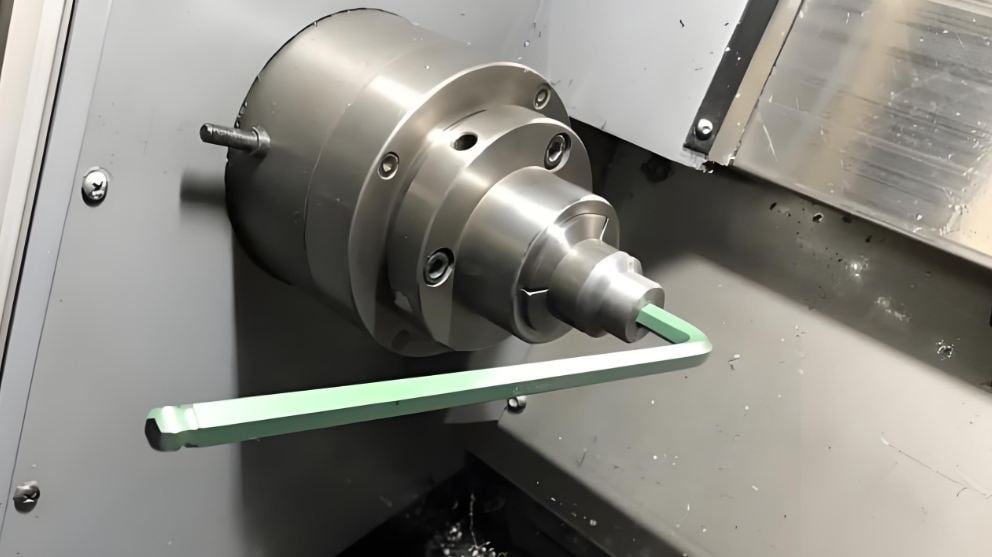

Протяжной инструмент для станков с ЧПУ
В протяжных операциях с ЧПУ существуют специализированные протяжные инструменты, предназначенные для работы на станках с ЧПУ. Эти инструменты состоят из стержня или держателя, способного прочно удерживать вставку или протяжку. Кроме того, эта режущая кромка состоит из ряда зубьев, которые постепенно увеличиваются в размерах и удаляют материал по мере прохождения.
Материалы и покрытия для инструментов
К твердым и износостойким материалам, используемым при изготовлении протяжных инструментов, относятся быстрорежущая сталь (HSS) и твердые сплавы. Тип HSS предназначен для обработки относительно более мягких заготовок, тогда как твердосплавные подходят для обработки более твердых материалов, например, абразивных материалов. Кроме того, такие инструменты могут быть покрыты современными тонкопленочными покрытиями, такими как нитрид титана (TiN), нитрид алюминия и титана (AlTiN), чтобы повысить их производительность, срок службы инструмента, а также износостойкость.
Срок службы инструмента и техническое обслуживание
На срок службы протяжных инструментов влияют различные факторы, такие как материал заготовки, параметры резания и даже то, насколько хорошо обслуживается инструмент. Гарантия постоянной производительности достигается за счет надлежащего технического обслуживания, такого как регулярный осмотр, заточка и замена изношенных или поврежденных зубьев, что обеспечивает максимальное использование этих инструментов с течением времени.
Преимущества протяжки с ЧПУ
Высокая точность и стабильное качество поверхности
Способность производить высокоточную и стабильную внутреннюю или внешнюю поверхность является одним из основных преимуществ протяжки с ЧПУ. По сравнению с другими процессами обработки этот метод обеспечивает лучшее качество поверхности с жесткими допусками, что исключает необходимость дополнительных операций чистовой обработки.
Высокая скорость съема материала
Благодаря высокой скорости съема материала прошивка с ЧПУ является эффективным процессом для крупносерийного производства. Этот процесс особенно полезен при создании глубоких поднутрений, сложных внутренних форм и сложных профилей, которые было бы невозможно или слишком сложно сделать с использованием традиционных методов обработки.
Универсальность в совместимости материалов
С другой стороны, еще одним большим преимуществом протяжки с ЧПУ является то, что она может обрабатывать практически все типы материалов, таких как металлы, пластики и композиты. Благодаря такой универсальности компании могут работать в различных отраслях, включая автомобильную, аэрокосмическую, а также инструментальную.
Экономически эффективное решение
Протяжка с ЧПУ предлагает экономичное решение для крупносерийного производства. Перед началом работы требуется минимальное время на настройку; изготавливаемые детали всегда имеют хорошее качество, что снижает требования к контролю и доработкам, что в конечном итоге снижает общие производственные затраты.
Сравнение процессов обработки протяжки, формовки, растачивания и сверления
Процесс обработки | Режущее действие | Типичные области применения | Наши преимущества | ограничения |
Протяжные | Линейное возвратно-поступательное движение многозубого инструмента для создания сложных внутренних или внешних форм. | Внутренние шпоночные пазы, шлицы, зубья шестерен, многоугольники | Высокое качество поверхности, высокая скорость съема материала, сложные формы | Для каждого применения требуется специальный инструмент, ограниченный прямыми/спиральными формами. |
Шейпинг | Возвратно-поступательное линейное движение одноточечного инструмента для создания плоских поверхностей | Обработка неровных поверхностей, шпоночных пазов, канавок | Универсальный, позволяет обрабатывать нестандартные формы. | Более медленный процесс, ограниченный плоскими поверхностями. |
Сверление | Вращательное движение одноточечного или многоточечного инструмента для увеличения или чистовой обработки внутренних цилиндрических поверхностей. | Увеличение или доработка отверстий цилиндров, поверхностей подшипников | Высокая точность, гладкая поверхность. | Ограничено внутренними цилиндрическими поверхностями. |
Бурение | Вращательное движение сверла для создания цилиндрических отверстий. | Сверление отверстий, глубокое сверление, ружейное сверление | Быстрое изготовление отверстий, различные размеры отверстий | Ограничено цилиндрическими отверстиями, возможно образование заусенцев. |
Применение протяжных станков с ЧПУ
Роторно-протяжные станки с ЧПУ широко используются в различных отраслях обрабатывающей промышленности, особенно для высокоточной обработки и массового производства.
Некоторые области, где они обычно применяются, включают:
1.Аэрокосмическая промышленность
Высокоточные и прочные компоненты аэрокосмической отрасли, такие как корпуса космических кораблей, детали двигателей, лопатки турбин и т. д., могут обрабатываться на протяжных станках с ЧПУ.
2. автомобильная промышленность
Некоторые автомобильные детали, которые можно обрабатывать на протяжных станках с ЧПУ, включают, среди прочего, оси, поворотные кулаки, шестерни и коленчатые валы.
3. Электронная промышленность
Корпуса электронных изделий, печатные платы и направляющие могут быть изготовлены на протяжном станке с ЧПУ.
4. Производство прецизионных приборов.
К ним относятся микроскопы, такие как электронные микроскопы и телескопы.
Заключение
Настоящее изобретение относится к усовершенствованию специализированного процесса механической обработки, называемого прошивкой с ЧПУ. Это специализированный процесс обработки, который сочетает в себе многозубую протяжку с технологией числового программного управления (ЧПУ) для создания сложных внутренних или внешних элементов заготовки. Компоненты со сложными внутренними или внешними характеристиками могут быть эффективно изготовлены с помощью этого метода с помощью однозубых режущих инструментов, которые сочетаются с точностью и автоматизацией систем ЧПУ.
